Detail produk:
|
Nama: | Jalur Ekstrusi Pipa PVC | Kemasan rincian: | pembungkus film |
---|---|---|---|
Plastik: | PVC | Aplikasi: | pembuatan pipa |
Bahan baku: | Bubuk PVC | Desain sekrup: | sekrup kembar berbentuk kerucut |
Bahan Sekrup: | 38CrMoALA | Motor: | SIEMENS |
inverter: | ABB | Sensor temperatur: | omron |
Cahaya Tinggi: | Mesin Pembuatan Pipa PVC 400mm,ekstruder pembuatan pipa bubuk pvc,ekstruder sekrup kembar kerucut 400mm |

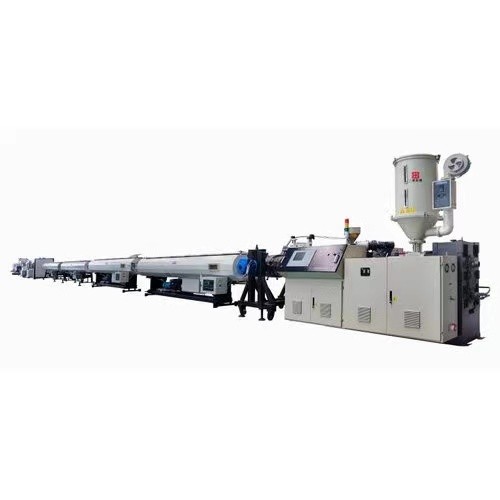

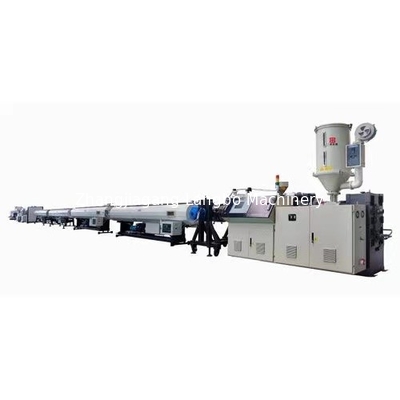

Pabrik pembuatan pipa pvc 50-400mm
ALUR PROSES PRODUKSI
Langkah pertama produksi pipa adalah persiapan bahan baku.Pelanggan dapat mencampur bubuk PVC dengan aditif lain sendiri.Campuran akan dimasukkan ke dalam extruder.Bahan tersebut akan diplastisisasi dalam ekstruder dan kemudian diekstrusi ke dalam cetakan.Bahannya dibentuk oleh cetakan dan padam dengan tampilan pipa.Pipa yang diekstrusi dari cetakan panas dan lembut.Pipa dengan bentuk yang tidak stabil akan dikalibrasi dan didinginkan dengan selongsong vakum di tangki kalibrasi vakum.Dan kemudian pipa masuk ke tangki pendingin untuk pendinginan lebih lanjut.Unit pengangkut berdiri di sebelah tangki pendingin dan lepaskan pipa dari ekstruder.Sesuai dengan panjang yang ditentukan, pipa akan dipotong dan kemudian dikemas untuk transportasi.
Model | Diameter pipa | ekstruder | Kekuatan ekstruder | Kapasitas |
LB-32A | 16-32(empat) | SJ65/132 | 37AC | 250 |
LB-32B | 16-32(empat) | SJ80/156 | 55AC | 350 |
LB-50A | 16-50 | SJ45/90 | 15AC | 100 |
LB-50B | 16-50 (ganda) | SJ51/105 | 18.5AC | 150 |
LB-50C | 16-50 (ganda) | SJ65/132 | 37AC | 250 |
LB-63A | 16-63 | SJ51/105 | 18.5AC | 150 |
LB-63B | 16-63 (ganda) | SJ65/132 | 37AC | 250 |
LB-160 | 50-160 | SJ65/132 | 37AC | 250 |
LB-250 | 63-250 | SJ65/132 | 37AC | 250 |
LB-315 | 110-315 | SJ80/156 | 55AC | 350 |
LB-630 | 315-630 | SJ92/188 | 110DC | 800 |
LB-800 | 560-800 | SJ105/216 | 160DC | 1100 |
PENDAHULUAN KOMPONEN

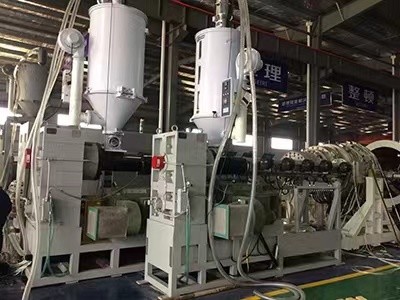

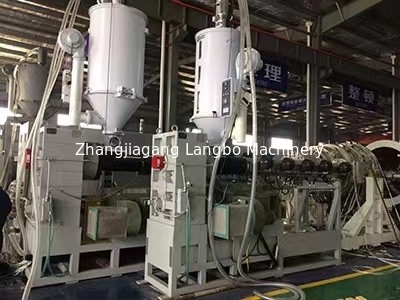

Pengekstrusi sekrup kembar berbentuk kerucut
Senyawa PVC sensitif terhadap geser dan suhu tinggi.Oleh karena itu, kami harus memproses dengan hati-hati pada ekstruder sekrup kembar paralel atau kerucut, tergantung pada persyaratan throughput dan dimensi pipa.Sebagai peralatan profesional, ekstruder sekrup kembar Conical tidak hanya dapat memproses senyawa PVC, campuran PVC dan kayu/komposit, tetapi juga senyawa PP/PE dan serbuk kayu.

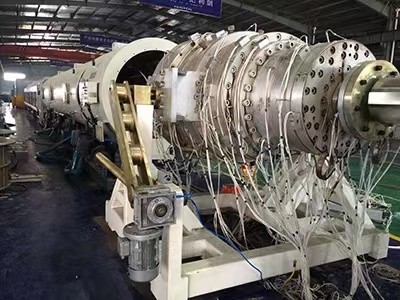

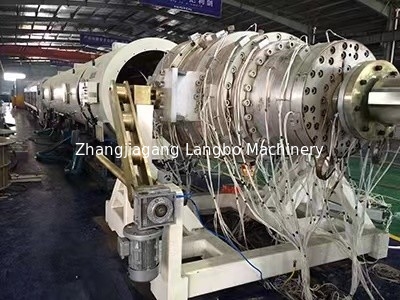

Cetakan
Bentuk pipa dibentuk oleh cetakan dengan berbagai bahan baku.Desain khusus cetakan kami memberikan viskositas ideal untuk peleburan material, yang memengaruhi pembentukan pipa dan energi ekstrusi.Semua permukaan yang bersentuhan dengan material dipoles, sehingga gesekan ekstrusi dapat diminimalkan.

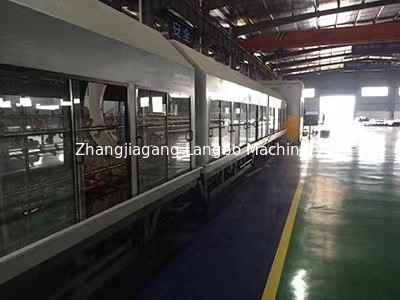

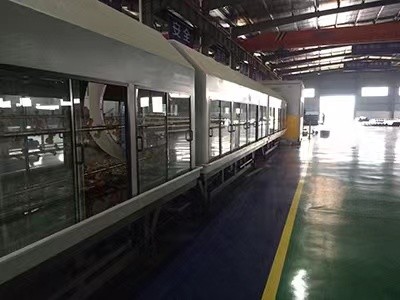

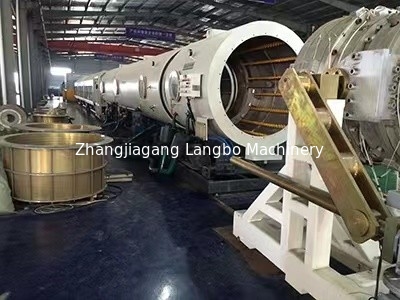

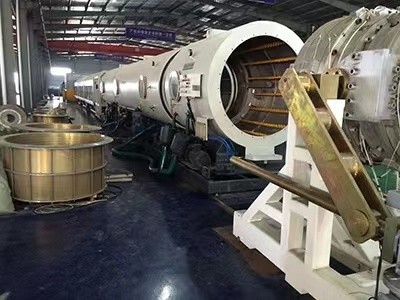

Tangki Kalibrasi Vakum & Tangki Pendingin
Melalui Tangki Kalibrasi Vakum, bentuk pipa akan ditentukan.Selain itu kualitas permukaan pipa dipengaruhi oleh langkah ini.Tangki Kalibrasi Vakum LANGBO diproduksi dengan baja tahan karat.Nozel penyemprotan dirancang untuk kinerja pendinginan maksimum.Air Pendingin memercik pada permukaan pipa plastik yang panas.Dikombinasikan dengan pembentukan cetakan, kualitas permukaan pipa akan ditentukan.
Tekanan pada tangki vakum kami dapat disesuaikan, sehingga tekanan vakum dapat diperbaiki sesuai dengan kebutuhan pipa.Kami menyegel paking untuk setiap tutup tangki vakum.Ini menghentikan kebocoran vakum dan meminimalkan konsumsi energi.Kami mengadopsi teknologi proses yang canggih untuk menjamin kualitas produk kami.
Angkat Unit
Kami memiliki berbagai unit pengangkutan yang dapat memberikan solusi ideal kepada pelanggan dengan kisaran diameter 16 hingga 800 mm.
Unit Caterpillar dan Belt Haul-off dapat diadopsi sesuai dengan kondisi produksi.
Kecepatan angkut dapat dihubungkan dengan kecepatan ekstrusi, sehingga ketebalan dinding lebih simetris.
Unit Belt Haul-off biasanya digunakan untuk pipa kecil dan ekstrusi berkecepatan tinggi.Ini bebas dari getaran dan memastikan kontrol yang sangat baik bahkan pada kecepatan tinggi.
Caterpillar dapat mengambil pipa besar dengan mudah.Permukaan Claws ditutupi dengan busa PU yang dapat mencegah slip antara pipa dan cakar.
Pengaturan kecepatan sabuk dan ulat dapat disesuaikan dengan inverter.Oleh karena itu, manusia dapat mengoperasikan panel kontrol dengan mudah.

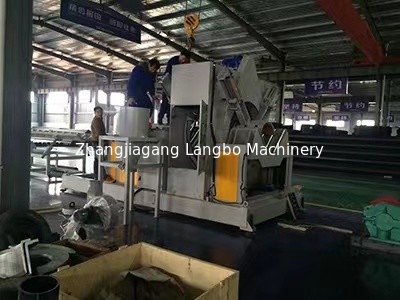

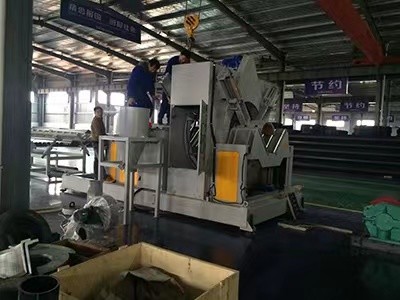

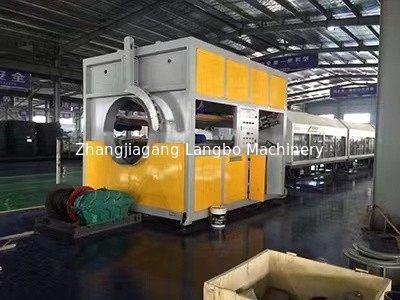

Pemotong
Pemotong dengan kinerja tinggi dapat memastikan panjang pipa yang sama.Jadi encoder berkualitas tinggi dan unit pemotong yang tepat diperlukan.Mirip seperti unit Haul off, pemotong memiliki dua konsep desain: pemotong gergaji dan pemotong gergaji planet.Itu tergantung pada diameter pipa pemotongan.
Sistem pengaturan
Sistem Kontrol mencakup seluruh operasi terkait pengontrol dan pelaksana seperti modul PLC, panel HMI (Human Machine Interface), termometer, konektor, dan sebagainya.Elemen dengan kualitas tinggi sangat penting untuk produksi yang stabil dan presisi.
Satuan opsional
Untuk produksi pipa, ada beberapa unit fungsional seperti laser, printer tinta, penumpuk pipa dan mesin pembentuk soket.
Dengan Printer, Produsen Pipa dapat menulis informasi produksi pada Pipa.

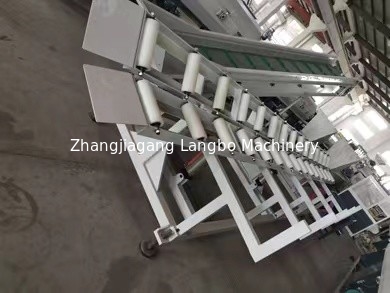

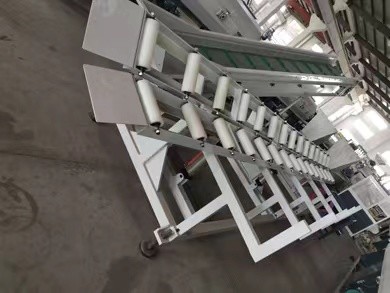

Stacker dapat digunakan untuk mengumpulkan pipa setelah pemotongan.
Mesin pembentuk soket dapat membentuk salah satu ujung pipa menjadi diameter yang lebih besar, sehingga kedua pipa dapat terhubung ujung ke ujung.
