Jalur Produksi Pipa HDPE PE 500-1200mm dengan pemotong swarfless

LINE PRODUKSI PIPA HDPE 500-1200mm

KONFIGURASI SELURUH GARIS I

KONFIGURASI SELURUH GARIS II

FITUR TEKNIS-- MESIN UTAMA

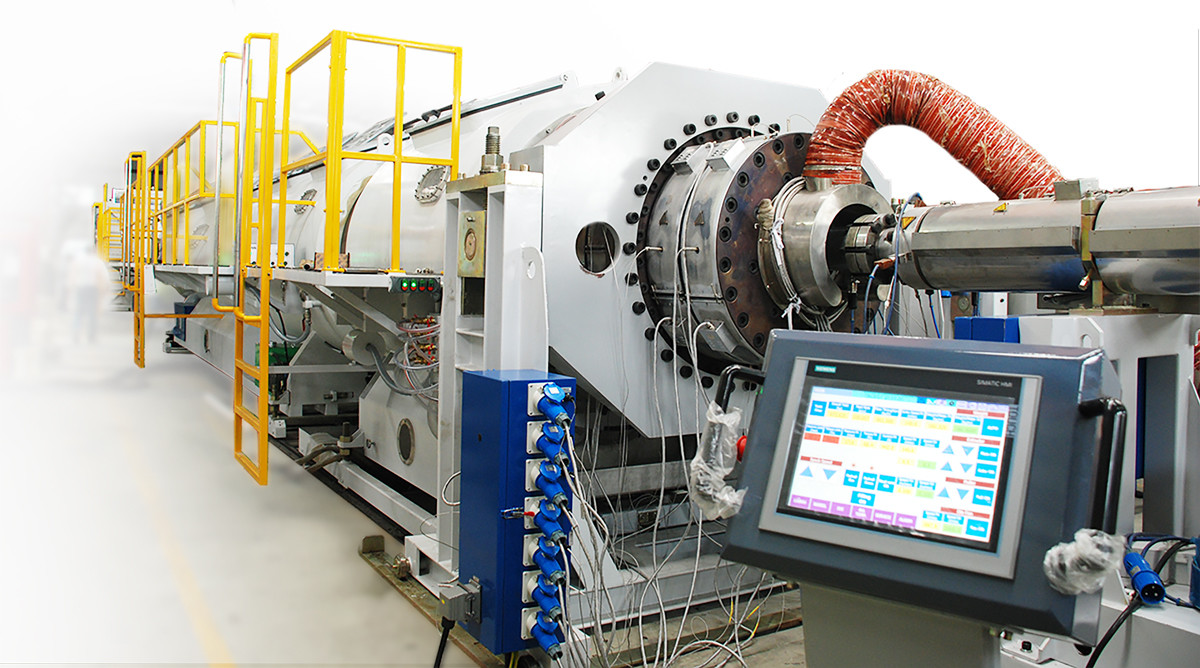

Ekstruder

Dilengkapi dengan ekstruder sekrup tunggal efisiensi tinggi seri 40D, penanganan efisien tinggi, stabil, dan luar biasa;

Output ekstrusi LBS100-40D hingga 1200kg / jam, struktur sekrup yang dioptimalkan yang membuat material menjadi plastis dan tercampur dengan baik serta energi mekanik yang secara wajar diubah menjadi energi panas, outputnya linier dan stabil;

Mengadopsi motor inverter efisien tinggi, efisiensinya mencapai 95,1%;

Peredam vertikal presisi yang diimpor, bisu, efisien tinggi, mengadopsi bantalan SKF, segel minyak Jepang;

Sistem kontrol penimbangan gravitasi terintegrasi yang tepat untuk memantau keluaran ekstruder secara real time, Anda dapat memilih kontrol keluaran atau mode kontrol berat, untuk mengurangi fluktuasi nilai berat, akan lebih mudah untuk pengaturan proses produksi, mengurangi biaya produksi.

Mengadopsi kontrol komunikasi bus PROFINET, dilengkapi dengan layar sentuh berwarna 12”, ikon tombol, intuitif, dan mudah dipahami.

Seluruh lini mengadopsi kabinet tinggi WEITU PS, listrik yang kuat dan tata letak listrik yang lemah, mengurangi gangguan, pembuangan udara atas dan AC industri digunakan bersama, efek pendinginannya bagus;

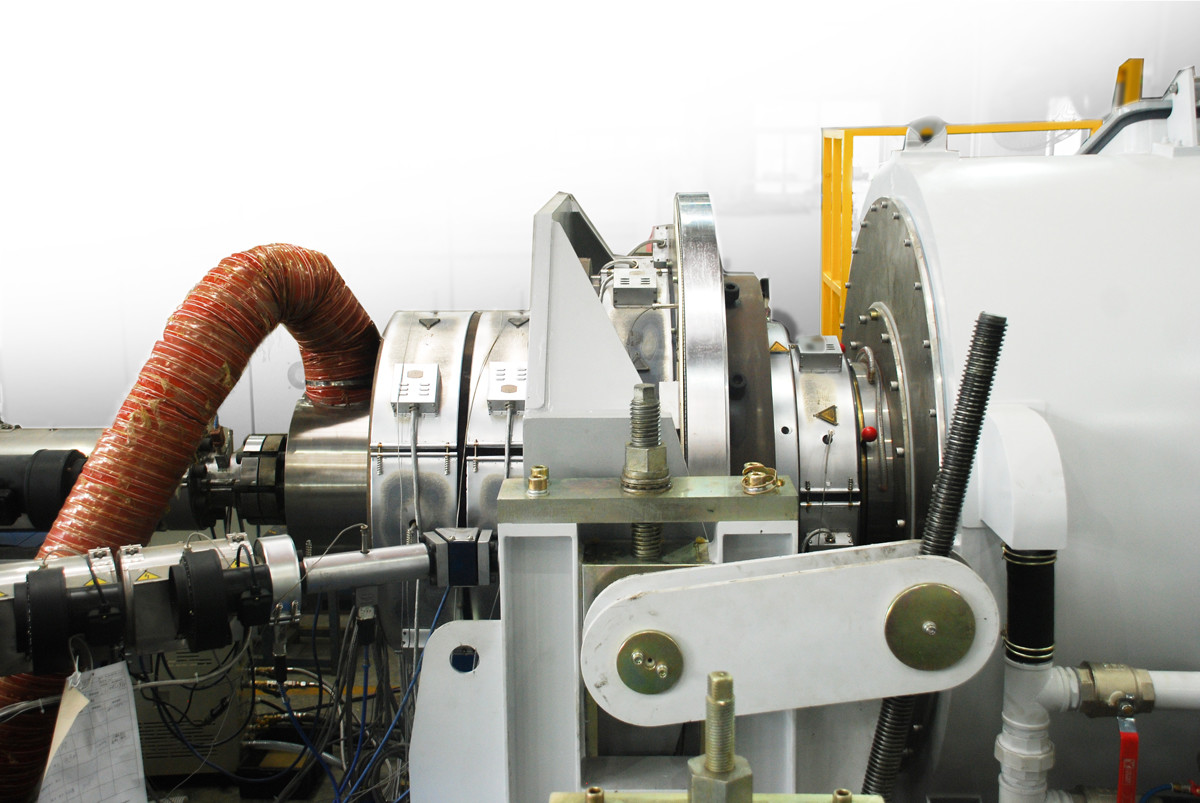

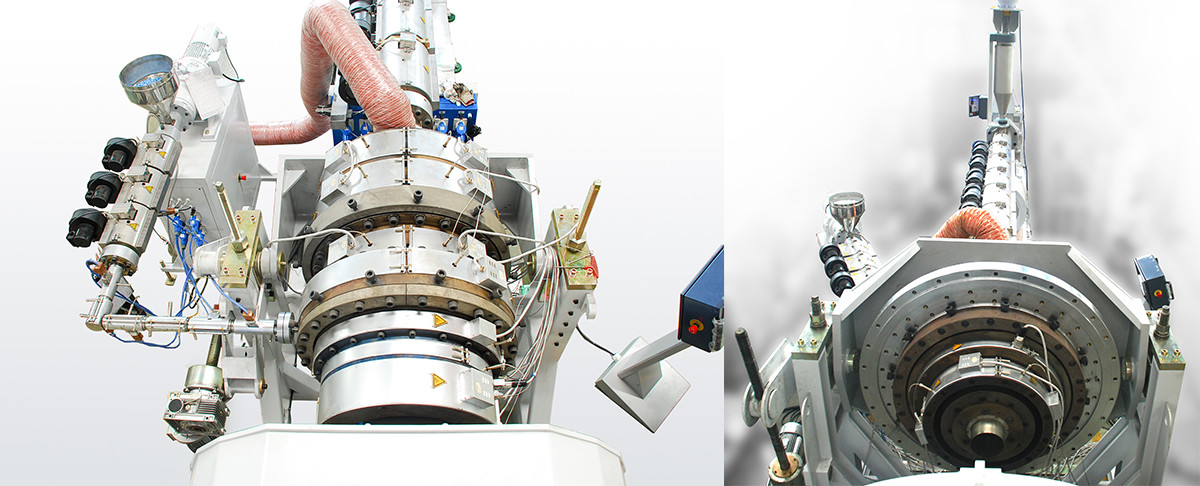

Mati kepala

Die terbuat dari badan cetakan spiral untuk menghilangkan jejak pengelasan;

Dengan perangkat kontrol frekuensi variabel yang melelahkan udara, ini dapat mempercepat laju pendinginan dinding bagian dalam pipa dan mengurangi panjang pendinginan;

Dapat memenuhi persyaratan produksi pipa ODØ500-Ø1200 PN0.6~ PN1.6.

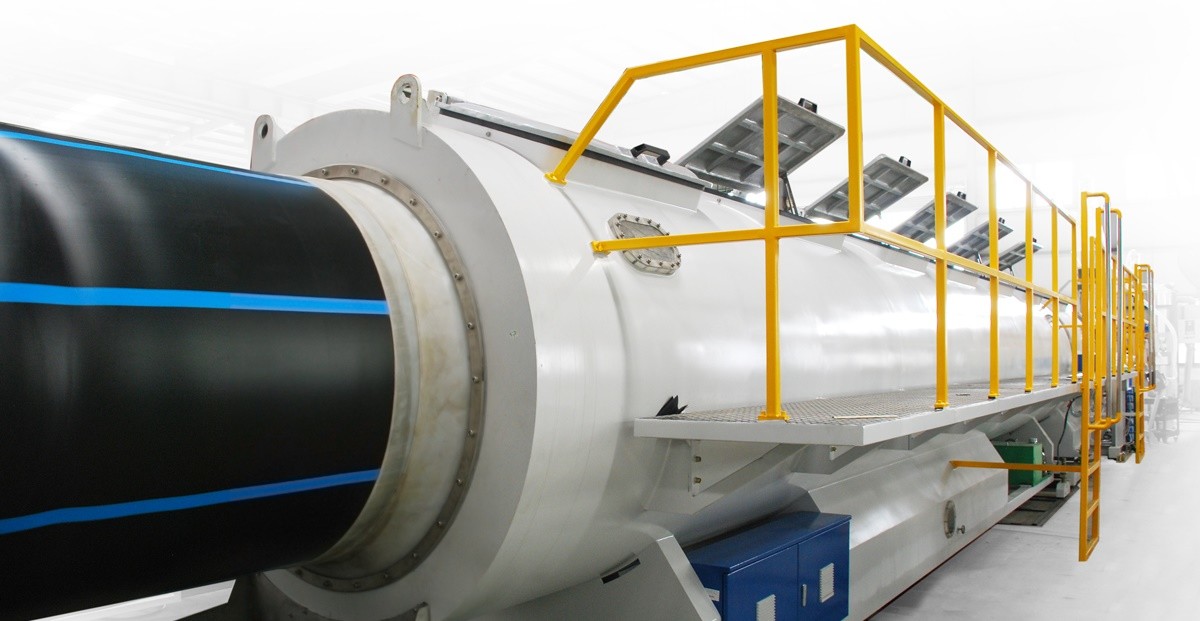

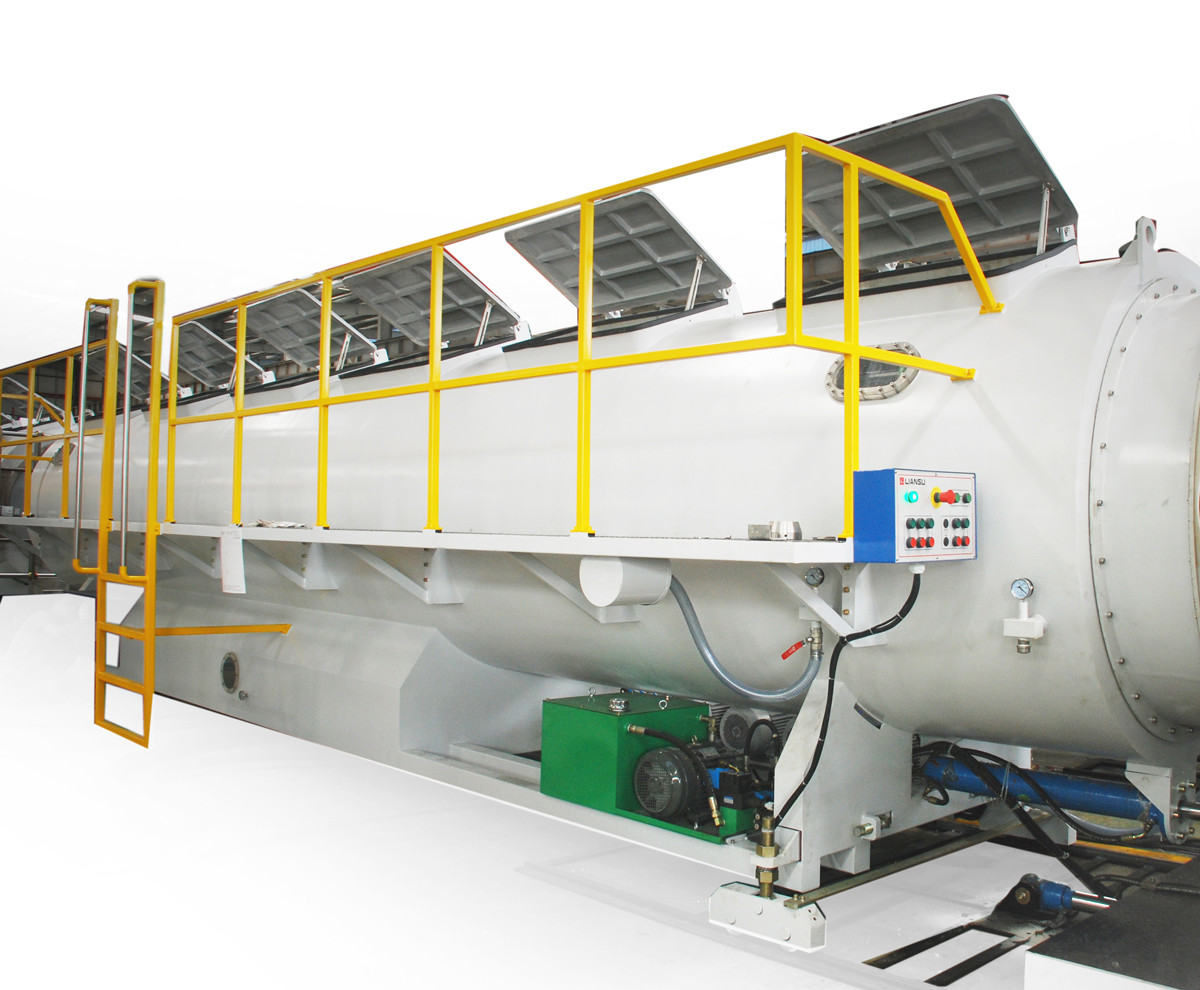

Tangki vakum

Tangki vakum mengadopsi rencana 2 + 10M, badan tangki 2m dan 10m dapat dihubungkan dan dipisahkan dengan listrik cepat, nyaman untuk mengamati kualitas pipa sebelum dicetak, dan mengurangi limbah material;

Bagian vakum mengadopsi struktur ruang ganda, dan pipa dibentuk dengan cepat untuk meningkatkan efisiensi pendinginan;

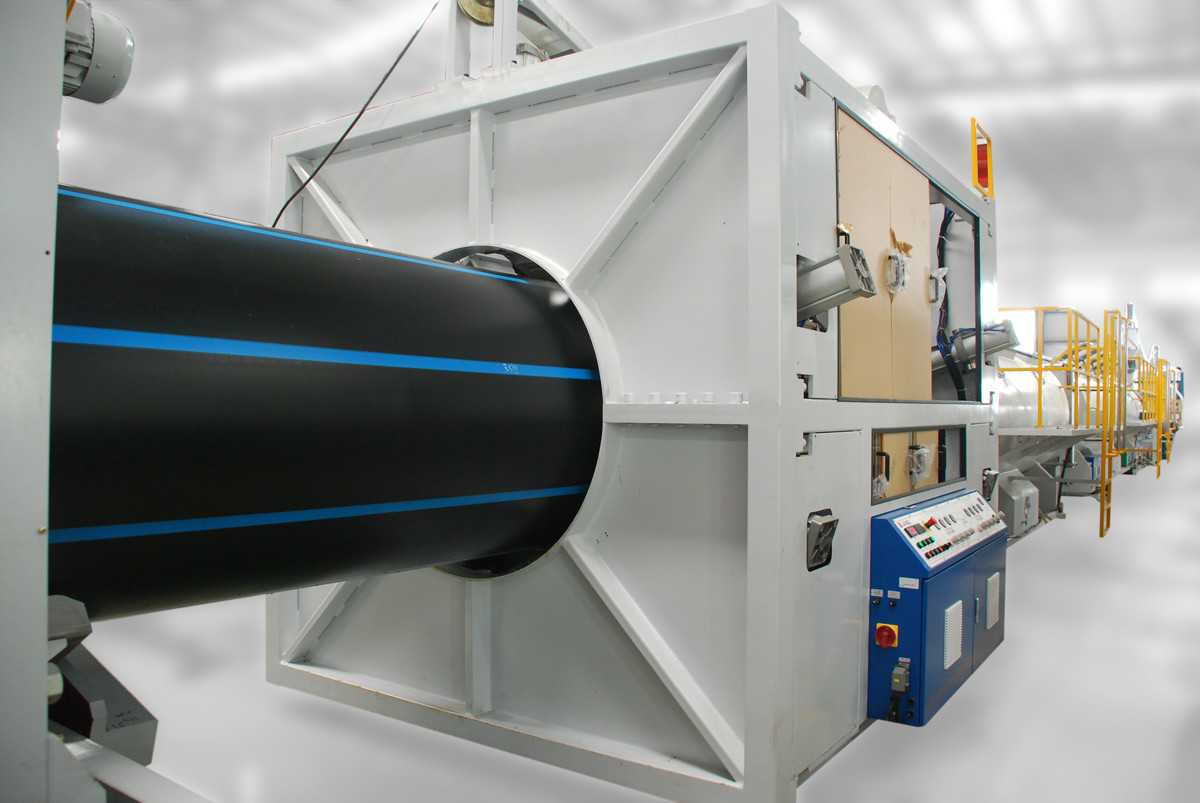

Mesin pengangkut

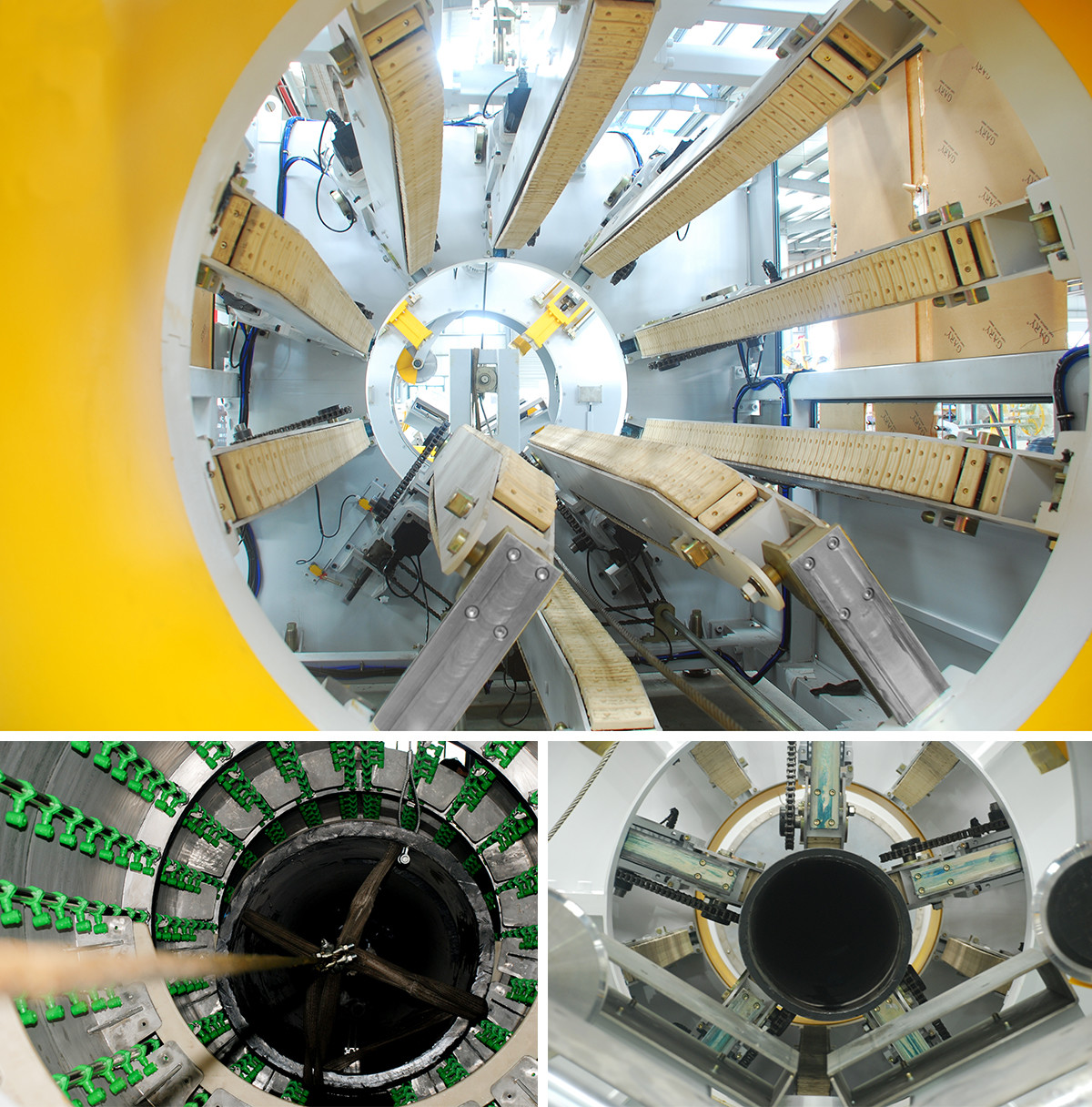

Dilengkapi dengan unit pengangkutan sepuluh ulat, diameter pipa dalam kisaran pengangkutan 500-1200MM.

Lebih dari 30 kali rentang pengaturan kecepatan, mengadopsi motor servo independen Liansu buatan sendiri, "satu pengemudi menggerakkan lebih banyak motor" jenis rencana pengaturan kecepatan servo sinkron, untuk menjamin stabilitas kecepatan rotasi rendah dan keluaran torsi yang memadai (menjamin pembentukan cepat diameter besar, pipa tingkat tekanan tinggi); Konfigurasi perangkat pra pengangkutan untuk mengurangi biaya persiapan dan tenaga kerja.

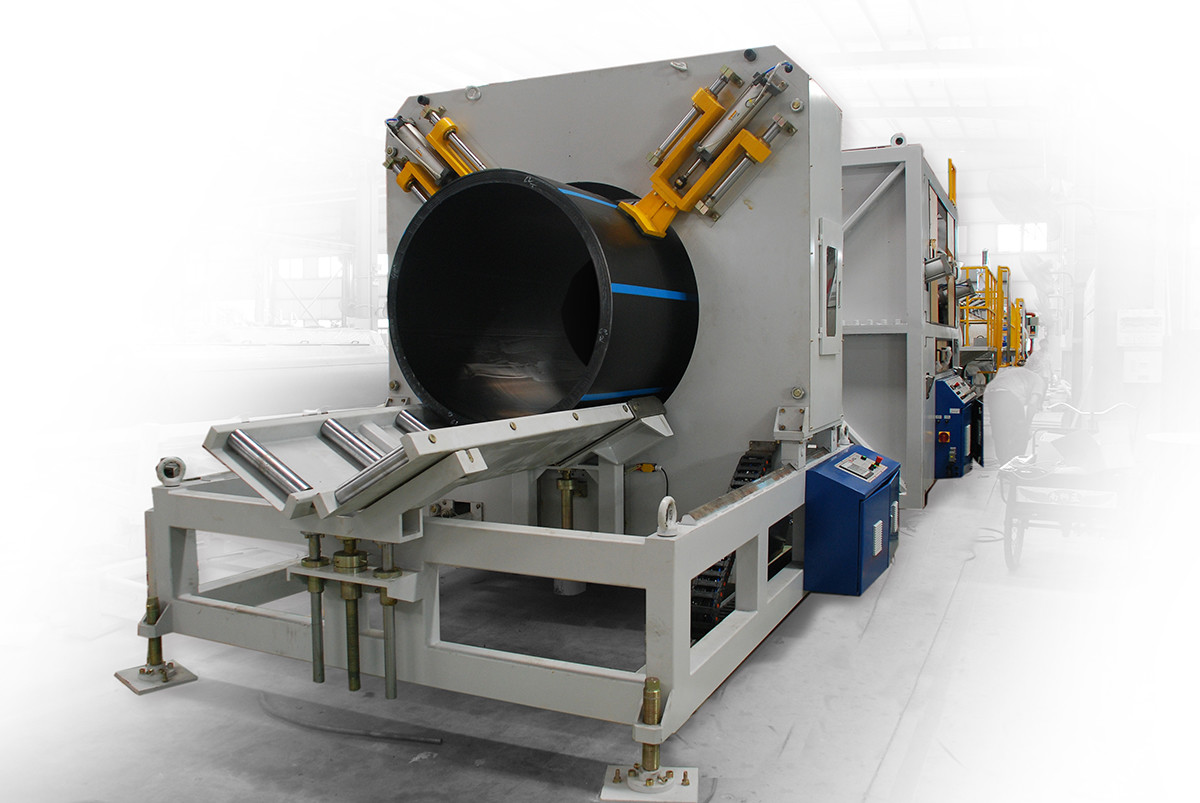

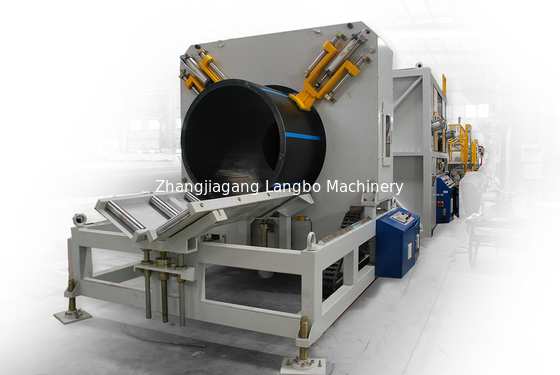

Pemotongan

Dilengkapi dengan pemotong swarfless, sistem pengumpanan pisau hidrolik ganda yang diimpor, kisaran pemotongan ODØ500-Ø1200, ketebalan maksimum pipa hingga 80mm;

Permukaan ujung pemotongan datar, halus dan tanpa flanging, produksi perlindungan lingkungan ； penjepitan tipe V, sambil mengubah spesifikasi, hanya perlu penyesuaian listrik, mengurangi intensitas tenaga kerja dan meningkatkan efisiensi;

Cincin konduktif inovatif dan sikat karbon, memastikan kontak yang erat dan mengurangi perawatan.
