Detail produk:
|
Nama: | Jalur Ekstrusi Pipa PVC | Kemasan rincian: | pembungkus film |
---|---|---|---|
Plastik: | PVC | Aplikasi: | pembuatan pipa |
bahan baku: | bubuk pvc | Desain Sekrup: | sekrup kembar berbentuk kerucut |
Bahan Sekrup: | 38CrMoALA | Motor: | Siemens |
Inverter: | ABB | Sensor temperatur: | OMRON |
Cahaya Tinggi: | garis ekstrusi tabung PVC berjalan stabil,garis ekstrusi tabung PVC sekrup kembar,ekstruder pipa plastik berjalan stabil |

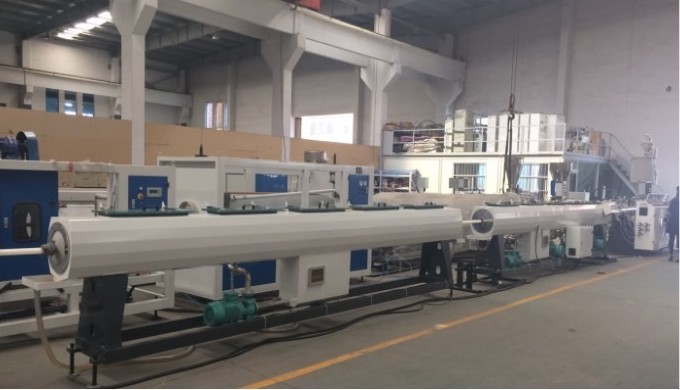

Garis ekstrusi tabung PVC 16-315mm
Jalur Produksi Pipa PVC terdiri dari grup pencampur berkecepatan tinggi, ekstruder sekrup kembar berbentuk kerucut, cetakan, tangki air pendingin kalibrasi diameter vakum, pengangkutan, printer tinta, pemotong gergaji, penumpuk, dll.
Garis ini menggunakan desain sekrup yang unik, yang menonjolkan sisa waktu yang singkat untuk bahan di dalam tong, dan efek peracikan dan plastisisasi yang baik.Ini mengadopsi kotak reduksi kualitas super, dengan garis besar yang bagus, pengoperasian yang stabil dan kebisingan yang rendah.Pemanas keramik bersirip untuk pemanas barel dan sistem pendingin udara menghadirkan pengontrolan suhu yang tepat.Sistem degassing vakum dapat menghilangkan uap air dan gas yang mudah menguap dari bahan dan menjamin kualitas produk yang super.Motor utama menerapkan pengatur kecepatan DC yang dikontrol silikon atau pengatur kecepatan frekuensi variabel, yang memberikan output torsi stabil dan pengaturan kecepatan stepless.Sangat cocok untuk pengolahan bubuk PVC atau UPVC.
ALIRAN PRODUKSI:
Bahan mentah + aditif → Pencampuran → pengangkutan bahan → Pengumpanan paksa → Ekstruder sekrup kembar berbentuk kerucut → cetakan ekstrusi → Unit kontrol diameter → Penyemprotan kotak pembentuk vakum → tangki air pendingin jenis penyemprotan/pencelupan → mesin penandaan → traktor ulat → pemotong → mesin pemuaian pipa → Penumpuk pipa → inspeksi & pengepakan pipa
PARAMETER TEKNIS:
Model | Diameter pipa | Ekstruder | Kekuatan ekstruder | Kapasitas |
LB-32A | 16-32(empat) | SJ65/132 | 37 AC | 250 |
LB-32B | 16-32(empat) | SJ80/156 | 55AC | 350 |
LB-50A | 16-50 | SJ45/90 | 15 AC | 100 |
LB-50B | 16-50 (ganda) | SJ51/105 | 18,5AC | 150 |
LB-50C | 16-50 (ganda) | SJ65/132 | 37 AC | 250 |
LB-63A | 16-63 | SJ51/105 | 18,5AC | 150 |
LB-63B | 16-63 (ganda) | SJ65/132 | 37 AC | 250 |
LB-160 | 50-160 | SJ65/132 | 37 AC | 250 |
LB-250 | 63-250 | SJ65/132 | 37 AC | 250 |
LB-315 | 110-315 | SJ80/156 | 55AC | 350 |
LB-630 | 315-630 | SJ92/188 | 110DC | 800 |
LB-800 | 560-800 | SJ105/216 | 160DC | 1100 |
KOMPONEN UTAMA LINI PRODUKSI
Conical twin-screw extruder: Dilengkapi dengan sistem pengumpanan material jumlah tetap paksa, sistem kontrol suhu otomatis, sistem pembuangan vakum dan sistem kontrol kecepatan otomatis.
Struktur ini memastikan pengontrolan suhu material yang akurat, stabilitas plastisisasi, dan kecepatan produksi yang sangat meningkat.Motor utama adalah konverter langsung atau konverter frekuensi.
Cetakan ekstrusi PVC: Bahan berkualitas tinggi 40Cr.Permukaan cetakan ditangani dengan pemolesan dan pelapisan krom.itu mengadopsi struktur spiral beberapa kepala.Lelehan memiliki tekanan rendah.Mengekstrusi pada kuantitas tinggi, kepala cetakan masih mempertahankan suhu rendah.
Tangki air kalibrasi vakum: Bahan bodi adalah kekerasan tinggi dan papan baja tahan karat berkualitas baik.Ini tahan tekanan tinggi, tahan korosi dan dua tahap untuk pipa berdiameter besar.
Listrik mengontrol suhu air.
Bahan nosel adalah plastik rekayasa ABS.Rangka mesin dapat disesuaikan tiga dimensi.Bergerak dari depan ke belakang mengadopsi drive peredam sikloid dan atas & bawah dan kiri & kanan mengadopsi penyesuaian sekrup.
Tangki pendingin semprotan air: Tubuh terbuat dari baja tahan karat dan naungannya adalah tirai PVC lembut transparan.Pelampung stainless steel menyesuaikan ketinggian air dan listrik mengontrol suhu air.Bahan nosel adalah plastik rekayasa ABS.
Mesin pengangkut: Ini mengadopsi pendekatan konversi frekuensi.Setiap frame traksi ditransfer dengan rantai yang memastikan setiap track bergerak secara bersamaan.Ini adalah penjepitan fleksibilitas pneumatik.
Mesin pemotong: Ini adalah pemotongan planet untuk diameter besar.Pisau mengambil rotasi dan memotong bagian dan memasukkan bagian pisau mengambil revolusi.Ini memiliki struktur pemotongan sudut, setengah penjepit aluminium pneumatik dan perangkat pembersih.
Sistem kontrol: Kami dapat menawarkan sistem kontrol PLC Siemens yang merupakan sistem kontrol cerdas.Kami juga dapat menawarkan sistem pengontrol biasa yang menggunakan komponen listrik Siemens, pengontrol suhu Omron.Pengoperasiannya sederhana.

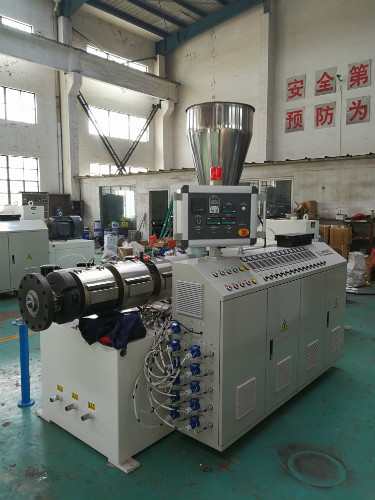

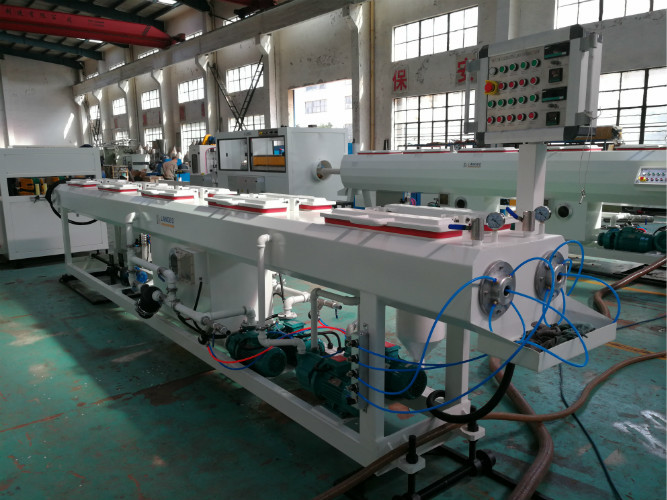

Ekstruder Tangki vakum

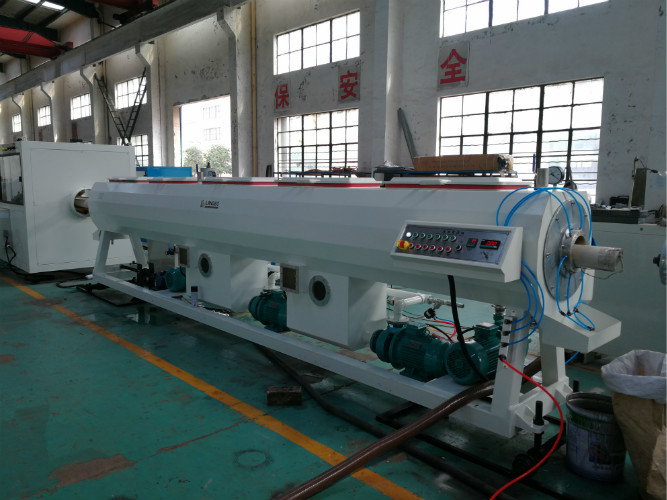

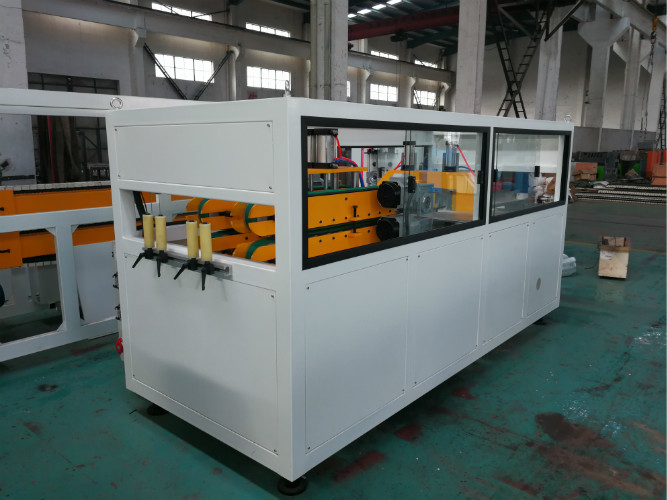

Mesin pengangkutTangki vakum dengan fungsi pendinginan

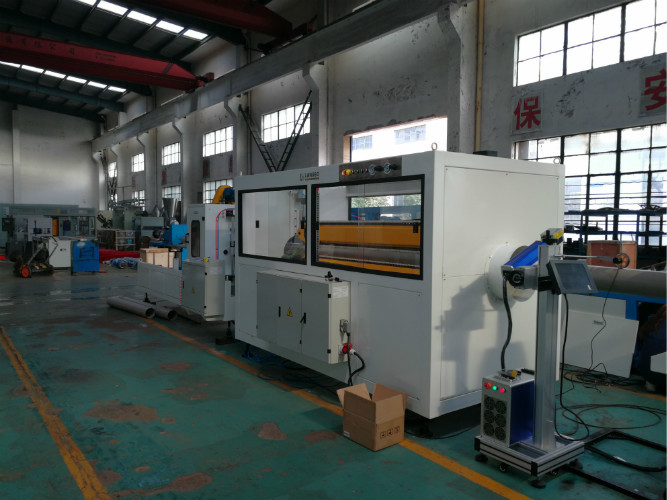

Mesin pemotong Mesin pengangkut
